本地互連網絡（LIN），即 ISO17897，是汽車領域中一種多點、低成本且易于實現的通信總線。在大多數應用中，它作為控制器局域網的子總線發揮作用。本文介紹了LIN 技術的主要組成部分，重點關注 LIN 收發器本身、協議相關信息以及實際應用中的物理層要求。

1. 引言

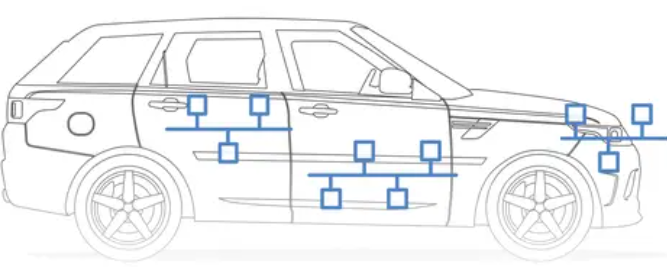

隨著汽車變得更加智能、安全和舒適，電氣系統和部件的數量持續增長。這些部件和系統的增加，使得汽車制造商急需通信收發器，以最有利的方式促進它們之間的交互。LIN 正是為了在那些不需要 CAN 總線的帶寬和多功能性的場景中，高效、直接地管理這些部件和系統之間的通信而開發的；不過在大多數情況下，它是 CAN 總線的子總線。

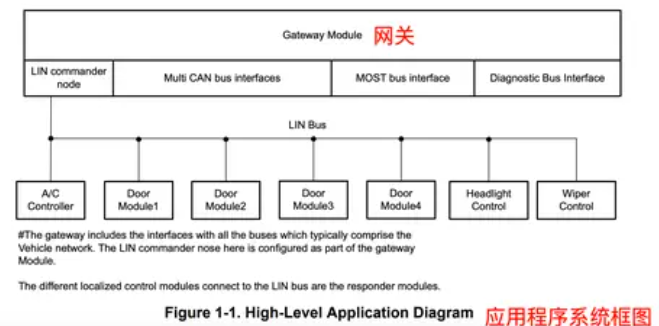

# 網關包含與構成車輛網絡的所有總線的接口。此處的 LIN 主節點被配置為網關模塊的一部分。

連接到 LIN 總線的不同本地控制模塊是從節點模塊。

（圖 1 - 1：高級應用圖）

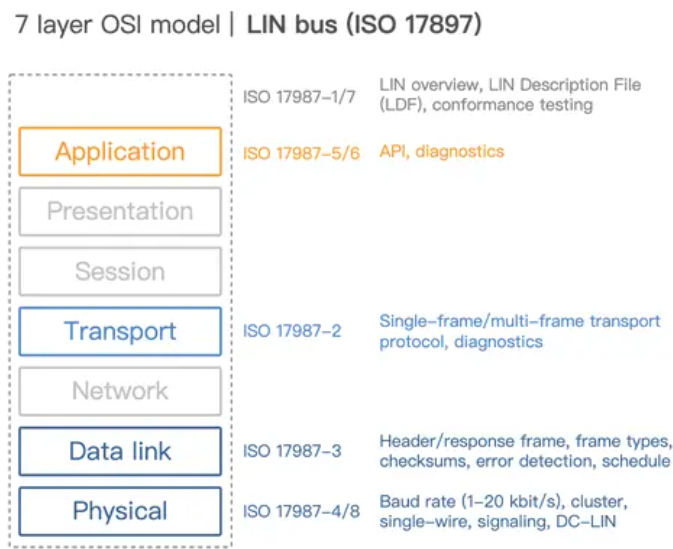

1.1 LIN 規范的演進

最新的 LIN 標準于 2010 年由 LIN 聯盟定義（LIN 2.2A）。隨后，該標準被提交給國際標準化組織（ISO），并于 2016 年被正式接受為 ISO 17897 標準并發布。

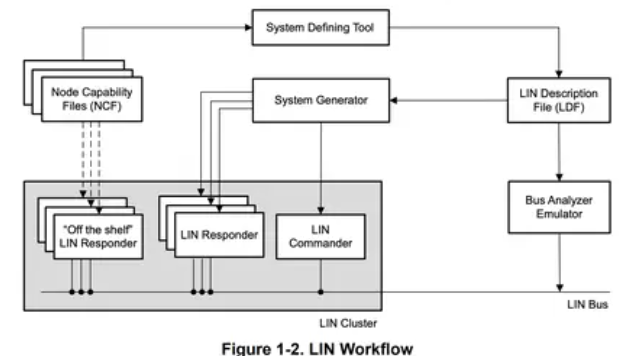

1.2 工作流程概念

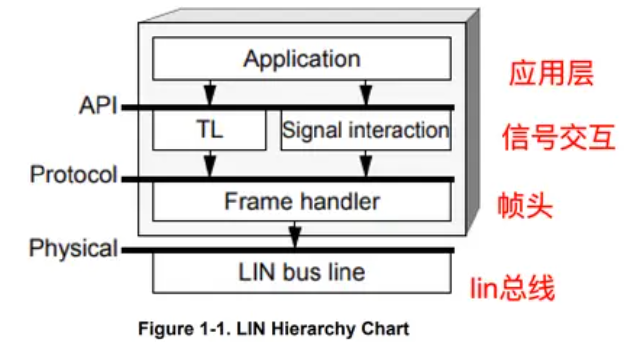

本文重點關注 LIN 收發器及其實現方式；然而，為了理解收發器在應用中的作用，對整個 LIN 網絡有一個宏觀的認識是很重要的。隨著 LIN 標準的確定，它不僅規定了實際的數據傳輸（用 1 和 0 表示），還定義了更高級別的網絡實現方式：LIN 工作流程。LIN 工作流程為使用該協議的人員提供了一種易于使用、可靠的實現方案。整個網絡集群的配置被定義并標準化，這就是 LIN 描述文件（LDF）發揮作用的地方。

LDF 用于區分不同的 LIN 集群，定義特定集群的具體用途和屬性（節點數量、消息幀的數量和描述、消息速率等）。這使得開發者能夠生成軟件文件，確定集群中每個節點所執行的任務。LDF 可用于自動生成通信相關的軟件，以及為分析 LIN 集群所涉及的測量和測試工具提供信息。

LDF 是使用 LIN 配置語言規范定義的語法編寫的。這種語法與系統定義工具結合使用，以創建 LDF，從而定義整個網絡。除了這些工具，還有 LIN 節點能力語言。它使開發者能夠定義和描述現成節點的實現方式，這些節點是易于實現的通用 LIN 節點，專為可大量購買的典型應用而設計。

2. 網絡架構

2.1 LIN 總線的總體布局

一個 LIN 集群定義為通過物理線纜連接的多個 LIN 節點。每個集群中有兩種類型的節點：一個主節點和最多 16 個從節點。主節點負責管理總線上與每個從節點的通信。在 2.3 節將進一步討論主從節點的工作原理。

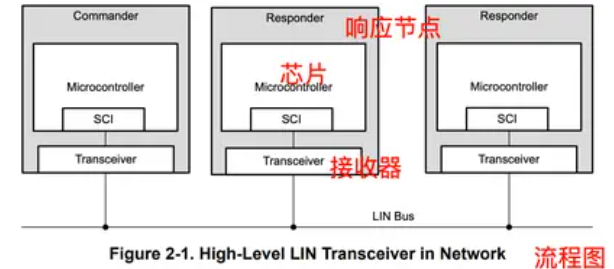

LIN 的設計理念是成為一種簡單且具有成本效益的通信接口。這就是為什么它沒有采用專用的通信控制器。相反，通過對微控制器進行 LIN 協議編程，并利用其通過串行接口驅動與收發器的通信。這個接口被稱為串行通信接口（SCI），在大多數 LIN 應用中，它已經取代了通用異步收發傳輸器（UART）。這兩種接口在大多數微控制器中都很常見，從而減少了后端安裝的工作量。

LIN 總線傳輸只需要一根線，并且使用較慢的通信速度，以便妥善處理任何輻射發射問題。所有節點都被動連接到總線上，并且使用上拉電阻來確保當節點處于關閉狀態時，總線處于電源電壓電平。

2.2 串行通信原理

SCI 是 LIN 收發器與與之通信的微控制器之間使用的主要接口。最初使用的是 UART，但通過 UART 實現無故障接口較為困難。

微控制器傳輸位幀，從顯性起始位開始。這使總線上的所有接收器同步，隨后依次傳輸最低有效位到最高有效位，最后是停止位。這構成一個 SCI 幀，而一個 LIN 消息由多個 SCI 幀組成。

2.3 主從節點原理

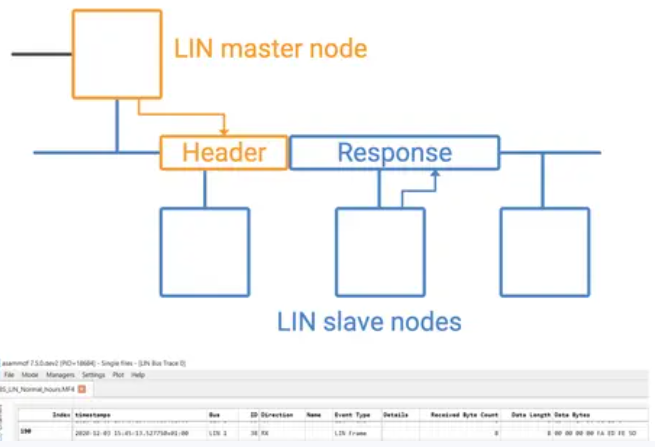

在每個集群中，有一個主節點和最多 16 個從節點。主節點控制總線上的所有通信，并且包含要執行的主任務和從任務。從節點之間不能相互通信，只包含從任務，并且只有當消息針對它們時，才能夠響應主節點。主節點向指定的從節點發送請求作為報頭（幀的開始），從節點作為響應幀對主節點做出響應。還有一種情況是，主節點向從節點發送報頭和響應幀，而從節點只監聽但不響應。這兩種情況都保證了可預測且明確的總線流量，在很大程度上避免了沖突，因為總是由主節點發起通信。這種可預測性允許對消息進行調度。

如果 LIN 集群的開發者能夠合理規劃消息并計算其長度，就可以制定一個調度計劃，從而不會發生沖突。調度計劃是將消息幀組織到時隙中，并設定在任何給定時間要發送的所有消息的發送時間。令牌（也稱為請求）由主節點在調度計劃設定的給定時間發送。這些令牌被發送到從節點，從節點可以忽略、響應或僅接收數據。令牌和數據（報頭和響應）構成了 LIN 消息，每個集群最多可以定義 64 條消息。

主從節點系統的問題在于，主節點控制所有通信，如果主節點出現故障，整個集群就會失效。在所有節點都可以充當主節點和從節點的方案中，不會出現這種情況。正是這一特性，以及較慢的消息速率，最終導致 LIN 無法用于與安全相關的應用。此外，LIN 集群本身也不具備事件驅動通信的能力，因為 LIN 從節點只有在被請求時才能與總線通信。

2.4 消息幀格式

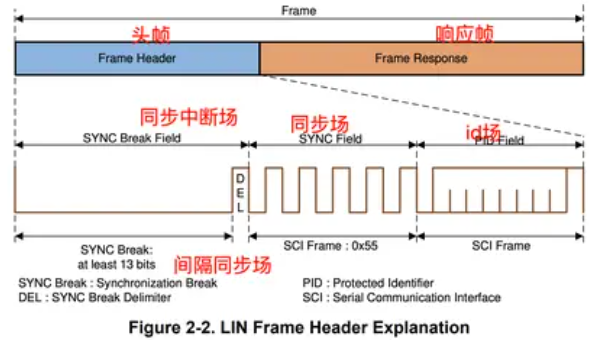

每個 LIN 消息都有特定的結構：第一部分是令牌，第二部分是數據（報頭和響應）。令牌總是由主任務發送，并分為同步間隔、同步字段和受保護標識符（PID）。同步間隔和同步字段用于使 LIN 總線上的所有從節點與主節點的時序同步（無需任何晶體或振蕩器），而 PID 用于定義哪個從節點響應、接收或忽略正在發送的消息報頭。報頭總共至少包含 13 位同步間隔位、1 位分隔符位、10 位同步字段位（1 位起始位、8 位用于同步、1 位停止位）和 10 位標識符位（1 位起始位、6 位標識符、2 位奇偶校驗位、1 位停止位）。

消息的數據（響應）部分由從任務發送，根據 PID 的 “指令”，可以由主節點或從節點發送。響應分為數據字節（最多 8 個）和校驗和。校驗和是對數據字節的一種保護機制，用于驗證發送的消息是否為預期內容，以及在傳輸過程中是否沒有引入錯誤。任何節點都可以接收幀響應，但實際使用該響應的節點取決于 LDF。響應總共包含每個數據字節的 10 位（1 位起始位、8 位數據、1 位停止位），最多 8 個數據字節，以及 10 位校驗和（1 位起始位、8 位校驗和結果、1 位停止位）。

3. 物理層要求

LIN 物理層基于 ISO 9141 標準，并針對汽車應用進行了一些修改，特別是在電磁兼容性（EMC）、靜電放電（ESD）、瞬態脈沖響應等方面。它是一種雙向的總線通信接口，通過一個電阻和一個二極管（僅主節點）偏置到車輛的電池電壓，并連接到 LIN 集群中每個節點的收發器。

收發器負責促進總線與網絡之間的通信。LIN 收發器將來自微控制器的位邏輯轉換為更高的電壓電平，以便在總線上傳輸，反之亦然。LIN 收發器的發送（TXD）和接收（RXD）引腳通過信號在收發器中傳輸時發生的電壓轉換，實現與總線之間的通信。TXD 連接到微控制器，消息從這里發送，然后在 LIN 總線上廣播。RXD 監控總線，并將 LIN 總線上的消息轉換為微控制器能夠解讀的電壓電平，從而對總線上發生的通信做出響應。TXD 和 RXD 的典型電壓電平與大多數微控制器的電平相同：3.3 伏和 5 伏。LIN 總線和 LIN 收發器通常在 9 伏至 18 伏的電壓范圍內工作，但有些可高達 30 伏（取決于應用）。典型的汽車采用 12 伏電池系統，但一些較大型車輛的電壓可達 24 伏。

3.1 總線信令基礎

考慮到總線上的這些電壓電平，大多數收發器都遵循一定的閾值，不過有些公司會略有偏差。由于這是一種單端通信方案，且閾值不能通過電壓差來設置，所以這些閾值是基于系統中電池電壓的百分比。這些閾值決定了何時將位視為 “隱性” 或 “顯性”。

隱性和顯性分別只是表示總線上高電平和低電平的不同說法。這種命名方式源于總線與收發器相互作用的概念，以及集成電路內部信號的生成方式。

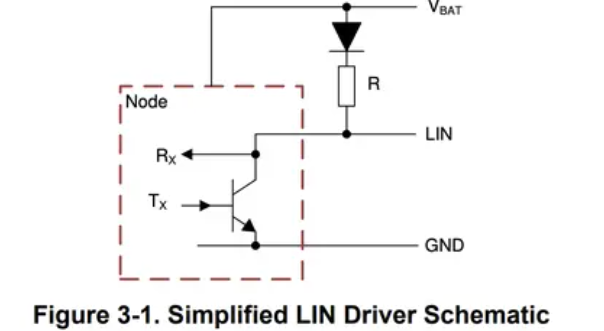

從宏觀角度看，一個集群相當于一個開漏電路，這意味著總線需要一個上拉電阻，并且所有節點都通過收發器被動連接到總線上。在接收到指令時，收發器控制總線上的電壓電平。上拉電阻確保當收發器的 TXD 控制處于關閉狀態時，總線上的電壓電平達到或接近電池電壓電平。一旦收發器激活且 TXD 控制晶體管導通，總線被拉低至接近地電平，高電平狀態被覆蓋。因此，當收發器關閉或處于被動狀態時，總線被拉高，即 “隱性”。當收發器 TXD 開始導通并激活時，總線被拉低，即 “顯性”。

3.2 上拉電阻值

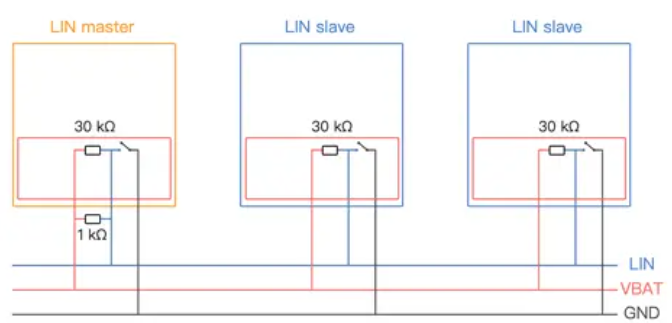

主節點和從節點的上拉電阻值不同。根據 LIN 規范，主節點需要一個外部上拉電阻和二極管。常見的值是 1 千歐（其他常見值為 600 歐和 500 歐）與一個二極管串聯，用于反向極性保護，并連接到電池電壓。LIN 從節點的典型上拉電阻值為 30 千歐，并且在所有現代 LIN 收發器中，該電阻已集成在集成電路內，因此在從節點配置中無需外部上拉電阻。

3.3 閾值

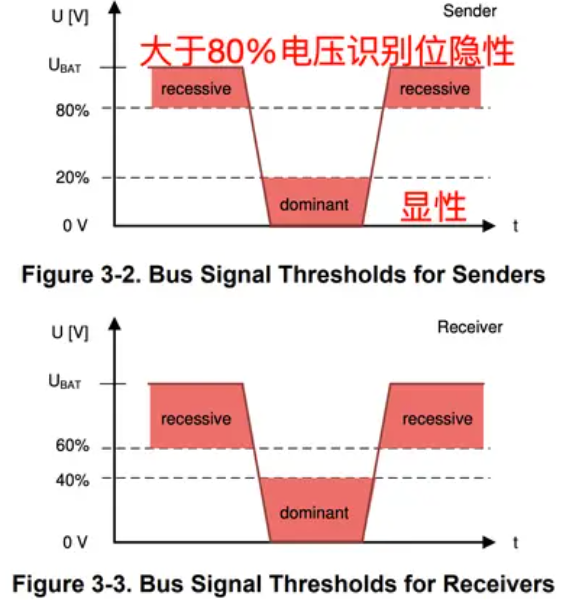

發送器和接收器有不同的電平來滿足這些隱性和顯性電壓電平要求。對于顯性脈沖（低電平），發送器必須將電壓電平降低到電池電壓電平的 20%，而接收器在其端電壓電平達到 40% 時將其解讀為顯性位。

對于隱性脈沖（高電平），發送器必須將電壓驅動到電池電壓的 80%，而接收器在總線上電壓電平達到 60% 時將其解讀為隱性位。接收器和發送器之間的電平差異是由于外部電源電壓與實際 LIN 總線電壓的差異造成的。布線中可能出現的電壓降、接地偏移，或者總線上濾波元件引起的變化，是外部電源與總線電平出現偏差的主要原因。

3.4 比特率容差和定時要求

LIN 的比特率范圍為每秒 1k 到 20 k比特，比特率容差為 ±14%。這個 14% 的值源于使用低成本的片上振蕩器這一事實，通過內部校準，可以實現優于 ±14% 的精度。這種精度能夠檢測消息流中的中斷，并且通過使用同步字段進行定時校準，消息幀本身確保了消息的接收和傳輸。

溫度變化和電壓漂移會導致比特率發生變化，片上振蕩器在測量比特率并生成消息幀的其余部分（同步字段之后）時，會考慮這些變化。

3.5 同步和位采樣

除特殊用例外，所有位時間都以主節點的位定時作為參考。同步字節由‘0x55’（8 位交替的 1 和 0，從 0 開始）組成，本質上是一個給定頻率的時鐘信號。該模式的下降沿與起始位和停止位（共 10 位）結合用于同步，這為從節點的同步提供了總共 4 個下降沿。這也允許進行準確的位寬（TBIT）測量。然而，由于市場上在位采樣方面使用了不同的同步方法（不一定在起始位的下降沿），LIN 2.2 規范取消了起始位采樣的規定。這允許所有滿足字節字段同步定時要求（tBFS，通常定義為 TBIT 的 1/16，最大為 2/16 TBIT）的起始位采樣方法。

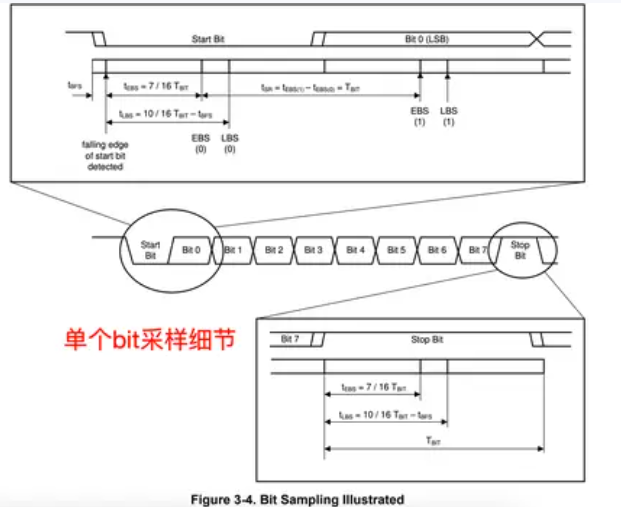

從節點同步完成后，必須準確采樣每個位，以確保 LIN 集群正確解讀消息。每個位應在最早位采樣（tEBS）和最晚位采樣（tLBS）之間進行采樣；tLBS 通過公式 1 取決于 tBFS：

tLBS = 10/16 TBIT – tBFS （1）

tEBS 定義為最小為 7/16 TBIT。第一位之后的其余位隨后以采樣率（tSR）進行采樣。這些基于前一位（n - 1）的最早位采樣和當前位的最早位采樣，由以下公式給出：

tSR = tEBS (n) – tEBS (n – 1) = TBIT

3.6 占空比

為確保發送的消息能被正確解讀，LIN 總線必須根據電池供電達到正確的電壓電平，并且這些電壓必須在接收器正確的位采樣時間內達到。

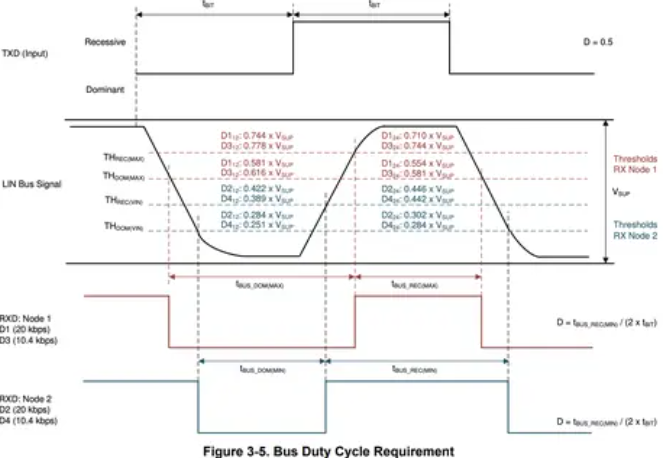

3-5 總線占空比要求

圖 3 - 5 來自具有顯性狀態超時功能的 TLIN1029 - Q1 本地互連網絡（LIN）收發器，且參考了 LIN 規范。它將總線定時定義為正確采樣每個位的要求。這樣定義是為了在設計收發器時，當信號從 TXD 傳輸?shù)?LIN 總線以及從 LIN 總線傳輸?shù)?RXD 時，占空比不會失真。由于消息中不發送時鐘信號，且同步是基于同步字段，如果占空比變化太大，主節點時鐘或從節點時鐘也會發生變化。這會影響該電源周期剩余時間內的定時。

4. 濾波、距離限制、總線上的節點

4.1 電磁干擾（EMI）與信號調理

強烈建議對 LIN 總線進行 EMI 濾波，這樣做可以減輕任何 EMI 問題（來自收發器或進入收發器的干擾），同時有助于應對瞬態脈沖和靜電放電沖擊。除了 LIN 消息本身在上升沿和下降沿以及非對稱波形時會輻射噪聲外，車輛其他部分的噪聲也可能穿透 LIN 總線。噪聲可能通過線纜、接地或電池線路本身進入。

電池線路是特別嚴重的噪聲源，因為它連接到車輛中的其他每個系統，不過來自其他電子控制單元（ECU）的隔離和強濾波有助于緩解這一問題。

總線濾波的最低要求是在主節點和每個從節點處設置一個并聯電容。必須謹慎考慮，以免總線電容過載，因為這會使信號邊沿變化過慢，從而導致總線上的位解讀出現錯誤。從節點處的總線電容典型值為 220 皮法，主節點處的電容值可達從節點的十倍。其他常用方法包括在總線上串聯電感、使用鐵氧體磁珠以及電感 - 電容 - 電感（L - C - L）T 型濾波器。鐵氧體磁珠和 T 型濾波器往往成本較高，所以電感是更常見的做法。這會在總線上形成一個 LC 濾波器，是一種合適的低成本抑制技術。

4.2 靜電放電（ESD）與瞬態脈沖

對于 LIN 總線來說，抑制 ESD 沖擊和瞬態脈沖也很重要。在任何應用中，都會存在 ESD 沖擊和瞬態脈沖，而在汽車環境中尤其如此，因為汽車內有許多彼此靠近的 ECU。由于這些高壓現象的存在，確保系統不受任何破壞或功能中斷的影響就顯得尤為重要?？偩€上的電容通過減緩脈沖邊沿來幫助抑制 ESD 沖擊，但這不足以阻止電流流入設備并可能干擾通信。專門設計的 ESD 保護器件和瞬態電壓抑制（TVS）二極管可用于應對這些情況。LIN 收發器會經過測試，以驗證它們能夠承受這些沖擊。這些測試的典型合格水平值為：ESD 直接接觸為 ±6 千伏，瞬態脈沖為 ±100 伏。

4.3 距離和節點限制

LIN 規范定義了可連接到 LIN 總線的最大節點數量：1 個主節點和 16 個從節點，以及最大線纜長度為 40 米。與其他通信接口不同，由于有這些明確的定義，無需擔心總線上節點過多或線纜過長的問題。不過，為了實現正常通信，總線上的電容仍需保持在合理范圍內，而這可能會受到線纜長度、節點數量或總線濾波的影響。

由于線纜長度和節點數量已由規范限定，唯一需要記住的參數是任何增加的電容；一個不錯的指導原則是，在 20 千比特每秒的通信速度下，總總線電容保持在 10 納法以下或接近這個值。圖 4 - 1、圖 4 - 2 和圖 4 - 3 展示了具有標稱電容值的情況，以及電容過大時的情況。當電容過大時，上升沿?zé)o法及時達到下一位所需的全電壓電平，因此正如 RXD 波形所示，這些位無法被正確解讀。

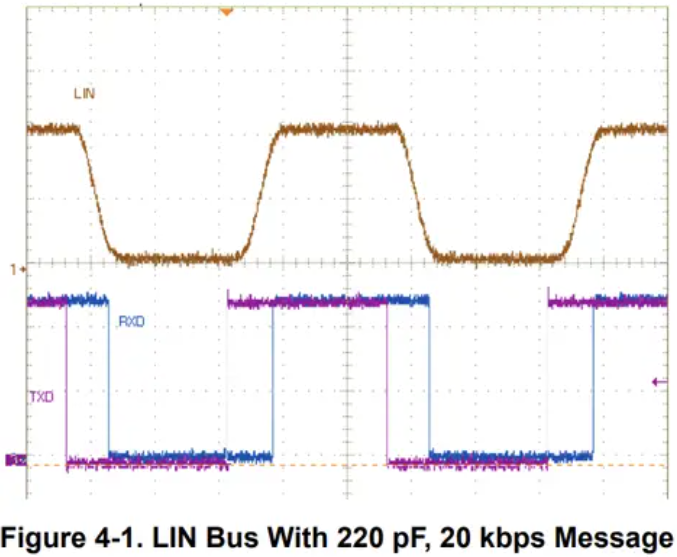

（圖 4 - 1：電容為 220 皮法、通信速度為 20 千比特每秒的 LIN 總線消息）

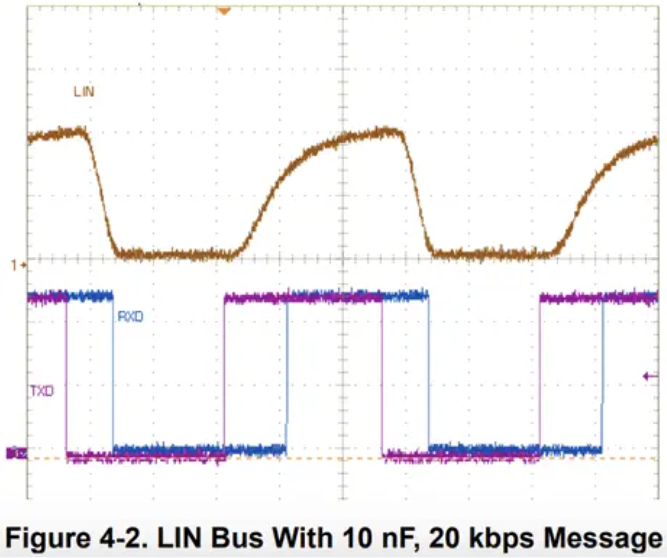

（圖 4 - 2：電容為 10 納法、通信速度為 20 千比特每秒的 LIN 總線消息）

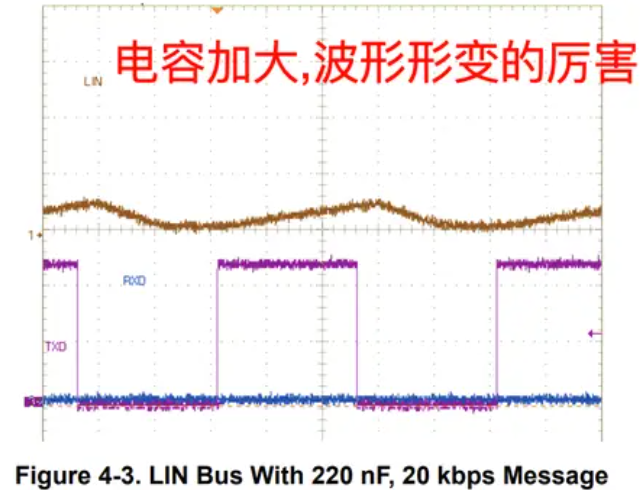

（圖 4 - 3：電容為 220 納法、通信速度為 20 千比特每秒的 LIN 總線消息）

5. LIN 收發器特殊功能

大多數現代 LIN 收發器都具備一些特殊功能，以滿足特定的應用需求。下面列出的大多數功能適用于注重低功耗的系統。這些功能的描述是針對德州儀器（TI）的器件，但在整個行業的所有收發器中也具有一定的通用性。不同公司的器件在模式的命名規范以及這些模式和功能下收發器的具體內部功能方面可能會有所不同。

5.1 低功耗模式

5.1.1 睡眠模式

睡眠模式是 LIN 收發器的低功耗模式。當系統的任何部分都不需要 LIN 收發器時，可使用此模式來節省功耗。通常通過將器件的使能引腳（如果有）置為邏輯低電平來進入該模式。睡眠模式這個名稱意味著器件處于功能較弱的狀態，但仍能夠監測 LIN 總線，以接收任何喚醒信號（將在 5.2 節進一步解釋）。

在睡眠模式下，LIN 驅動器被禁用，并且如果 LIN 總線因任何原因接地短路，內部的 LIN 總線終端會被關閉，以盡量減少電流消耗。低功耗接收器被啟用，而正常的接收器功能被禁用，并且使能（EN）輸入仍然有效。

5.1.2 待機模式

待機模式也是一種低功耗模式，當發送喚醒請求但 EN 引腳仍處于低電平狀態時，收發器會轉換到該模式。待機模式和睡眠模式的主要區別在于，在待機模式下，RXD 輸出為低電平，而在睡眠模式下，RXD 輸出為浮空狀態。這向控制器表明，在發送喚醒請求后，器件處于待機模式，并且可以通過控制 EN 引腳轉換到正常模式。如果在上電時 EN 引腳未保持高電平，LIN 收發器默認會在待機模式下啟動。

5.2 喚醒

5.2.1 引腳喚醒

所有 LIN 收發器都有專門用于將器件從睡眠模式喚醒的引腳（如果器件具備睡眠模式），這些引腳可替代 LIN 總線喚醒請求。LIN 收發器上的喚醒（WAKE）引腳通常是一個高壓引腳，可響應負跳變（高電平到低電平）、正跳變（低電平到高電平）或兩者皆可。

EN 引腳是一個輸入輸出（IO）電平引腳，也可用于進入和退出睡眠模式，但跳變極性很重要。負跳變會使器件進入睡眠模式，而正跳變會使器件恢復到正常模式。

5.2.2 LIN 喚醒

當收發器處于睡眠模式時，LIN 喚醒是在 LIN 總線上發出的一個請求。這個請求是一種特定的模式，收發器在低功耗模式下監測總線時能夠檢測到該模式。該模式是一個從隱性到顯性的跳變，其中顯性狀態會保持指定的時間。當顯性脈沖保持正確的時間時，LIN 收發器會轉換到待機模式，并且 RXD 保持低電平。圖 5 - 1 展示了該過程的時序圖。

5.2.3 顯性超時

顯性超時是作為 LIN 總線的一種故障保護機制出現的情況，但僅在正常模式下發生。如果 TXD 意外地長時間被驅動為低電平（顯性），LIN 總線將超時。這意味著發送器被禁用，總線被拉高到隱性狀態。對于 TI 的器件，這個延長的時間通常為 20 微秒，但根據設計意圖的不同，不同器件可能會有所差異。一旦在 TXD 上檢測到上升沿，保護機制就會解除，定時器也會重置。在這種情況下，發送器被禁用，器件保持在正常模式，并且 RXD 跟隨 LIN 總線的狀態。這種保護機制的存在是為了確保在 LIN 總線保持顯性狀態且出現電池短路的情況下，不會消耗過多的功率。

6. 驅動芯片

SIT1021T / SIT1021TK

工作電壓 5.5V~27V

數據速率 20Kbps

接收器滯后 400mV

工作溫度 -40℃~+150℃

SIT1021 是一款本地互聯網絡（LIN）物理層收發器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN

2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 標準。主要適用于使用1kbps至20kbps傳輸速率的

車載網絡。
